CamperBALANCE-Pro



Elektronische Wasserwaage für den Getränkedosenhalter im Dashboard zur Ermittlung der fahrzeugspezifischen Aufkeilhöhe je Rad. Für schnelles Ausbalancieren des Wohnmobils/Vans.

Der CamperBALANCE-Pro ist ein selbstentwickeltes elektronisches Gyroscop (vergleichbar mit einer digitalen Wasserwaage) für Wohnmobile und Vans wobei hier nach einer einmaligen, schnellen und fahrzeugspezifischen Kalibrierung anzeigt wird, unter welchem Rad eine Aufkeilung mit wie viel Zentimetern erfolgen muss, um perfekt im Wasser zu Stehen.
Schluss mit Wasserwaagen, Apps und anderen Hilfen und aufkeilen nach Gefühl mit großer Ungenauigkeit.
Schluss mit Pfannen die schief stehen und in den Ecken das Essen anbrennt. Schluss mit Duschwasser was sich in einer Ecke der Wanne sammelt. Schluss mit m&m‘s die vom Esstisch rollen weil man doch nicht perfekt im Wasser steht.
Schluss mit Handy Apps die auf dem Esstisch hinter dem Fahrer anzeigen das man schief steht aber für den Fahrer am Steuer beim Auffahren auf die Keile nicht wirklich einsehbar sind.

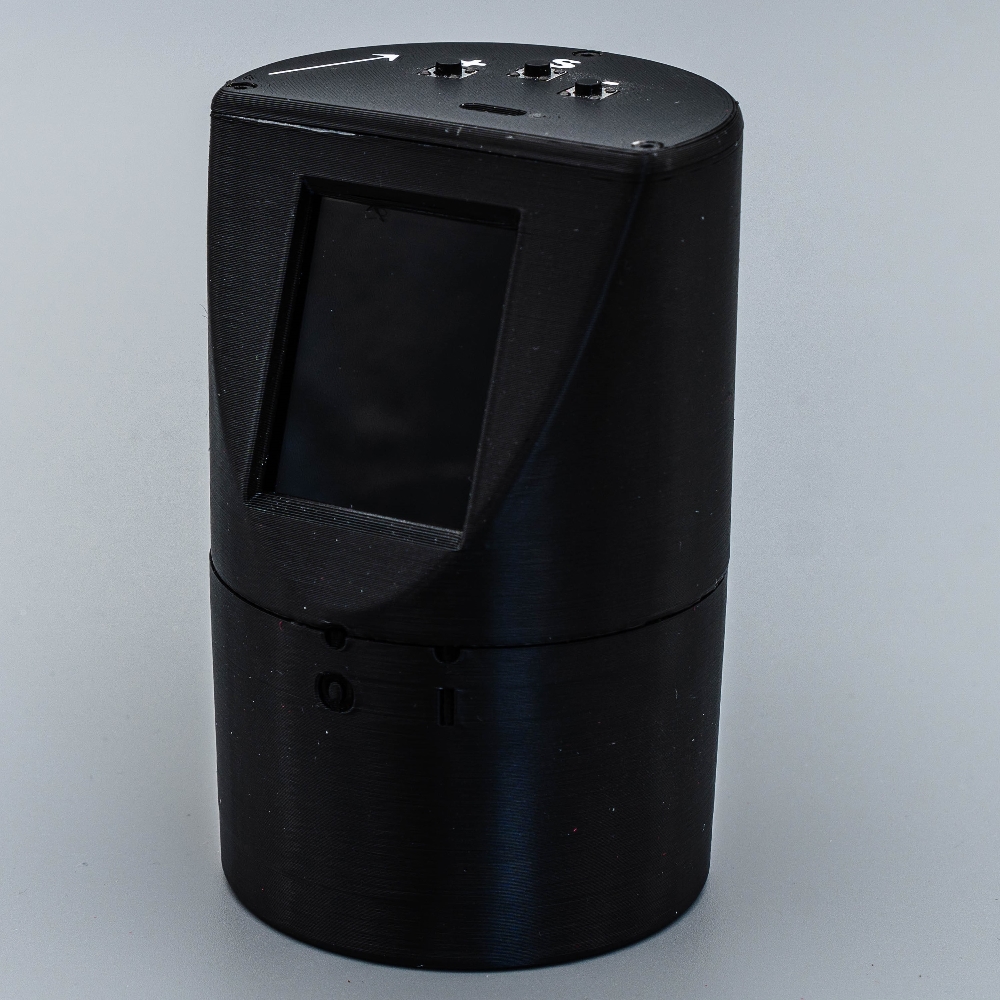

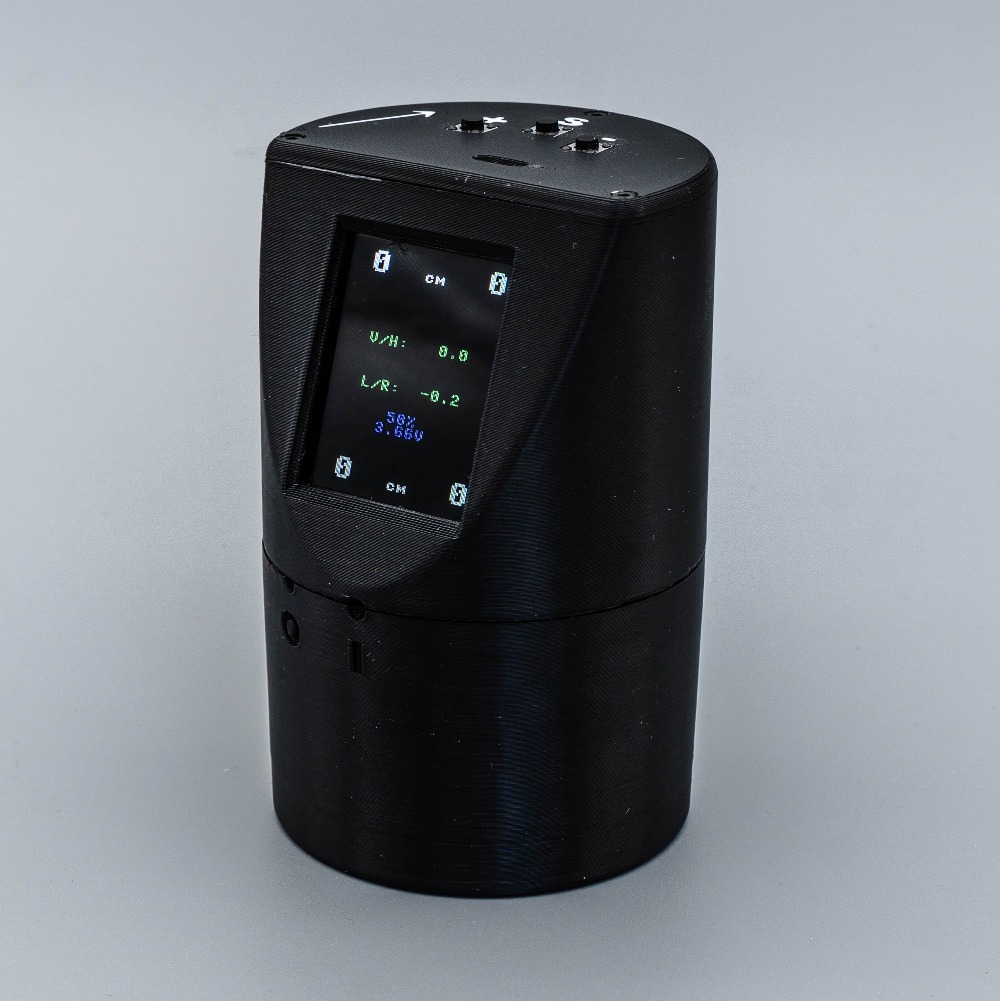

Der CamperBALANCE Pro (CBP) wird einfach in Fahrtrichtung ausgerichtet und in den Getränkedosenhalter im Dashboard (der sich links vom Fahrer befindet) gesteckt/geklemmt.

Durch eine Drehung der oberen Hälfte mit dem Displays zum Fahrer hin, wird der CamperBALANCE Pro (CBP) eingeschaltet und peilt die Lage (misst sich ein).
Für die erstmalige Inbetriebnahme, muss das Fahrzeug einmalig perfekt austariert, auf einer ebenen Fläche, mit Motor aus still stehen.
Die Programmierung (in deutsch) führt einen durch Schritte der Eingabe der Fahrzeugdaten in mm, also der Achsabstand (vorne/hinten) und Spurbreite (rechts/links). Über diese beiden Werte berechnet der CamperBALANCE Pro (CBP) die Höhe der Keile für jedes Rad.

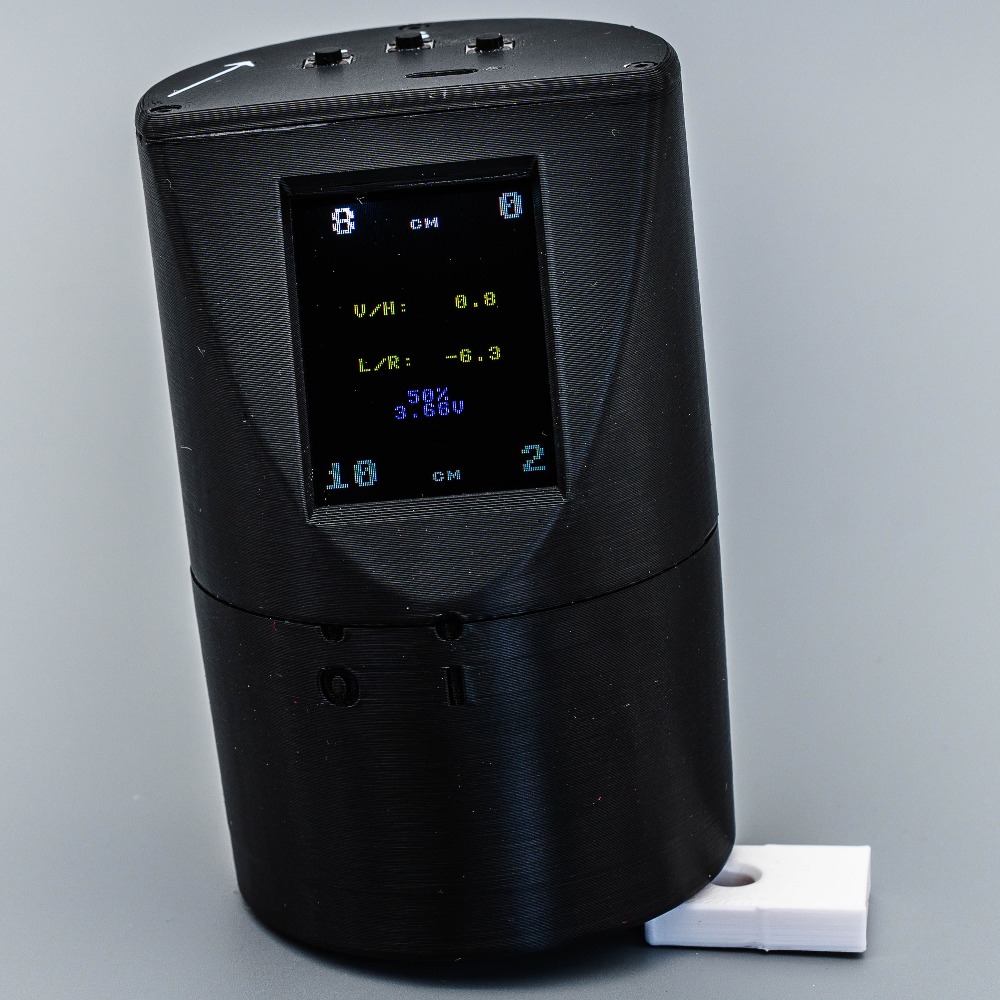

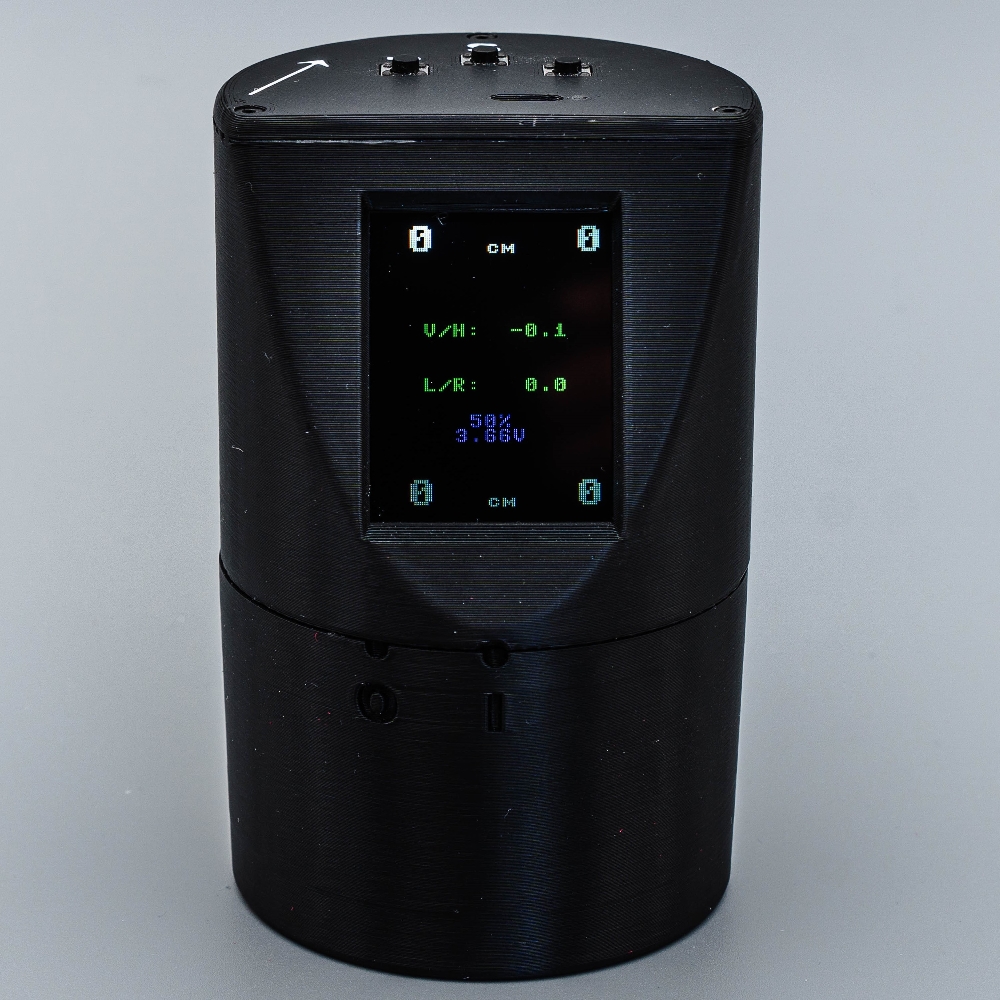

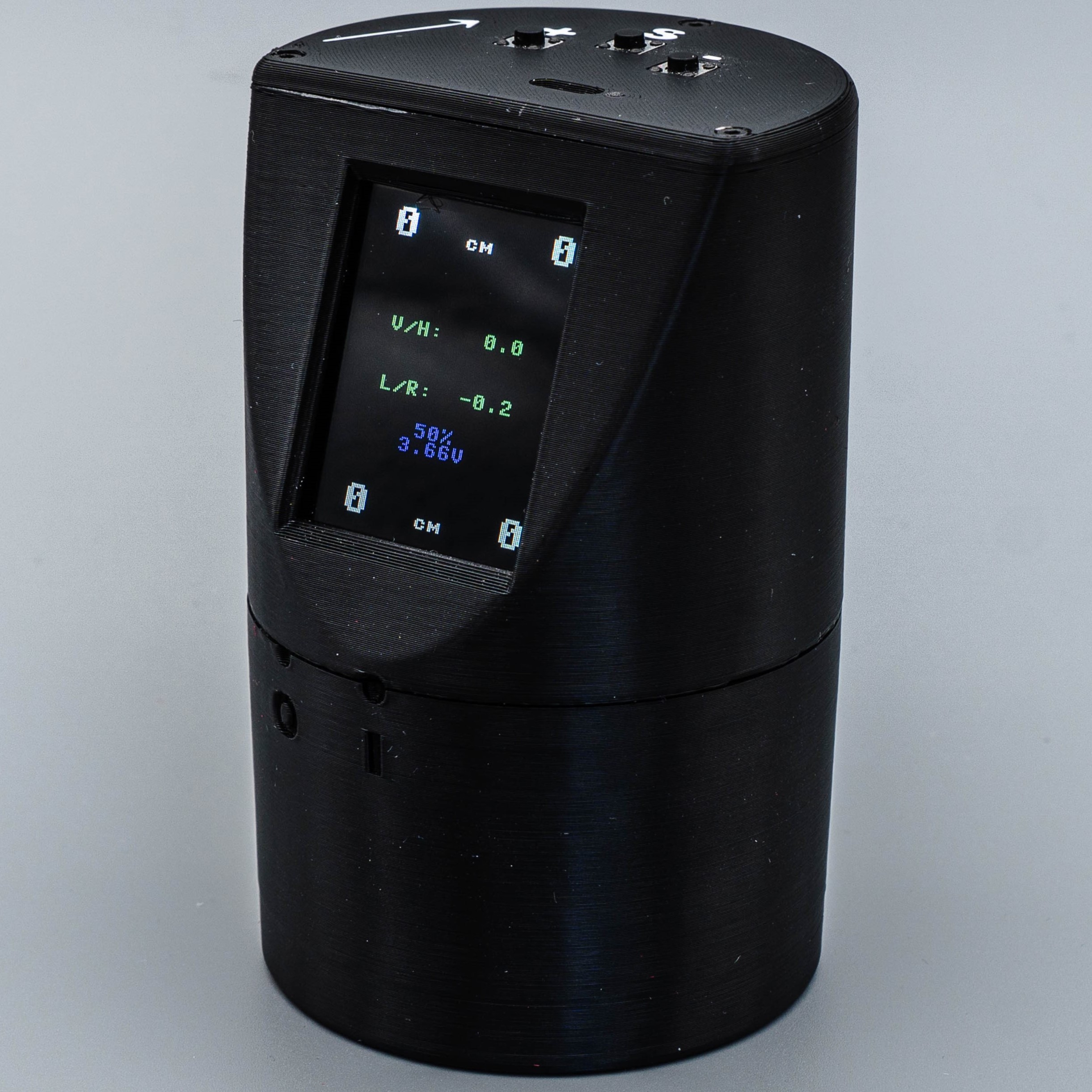

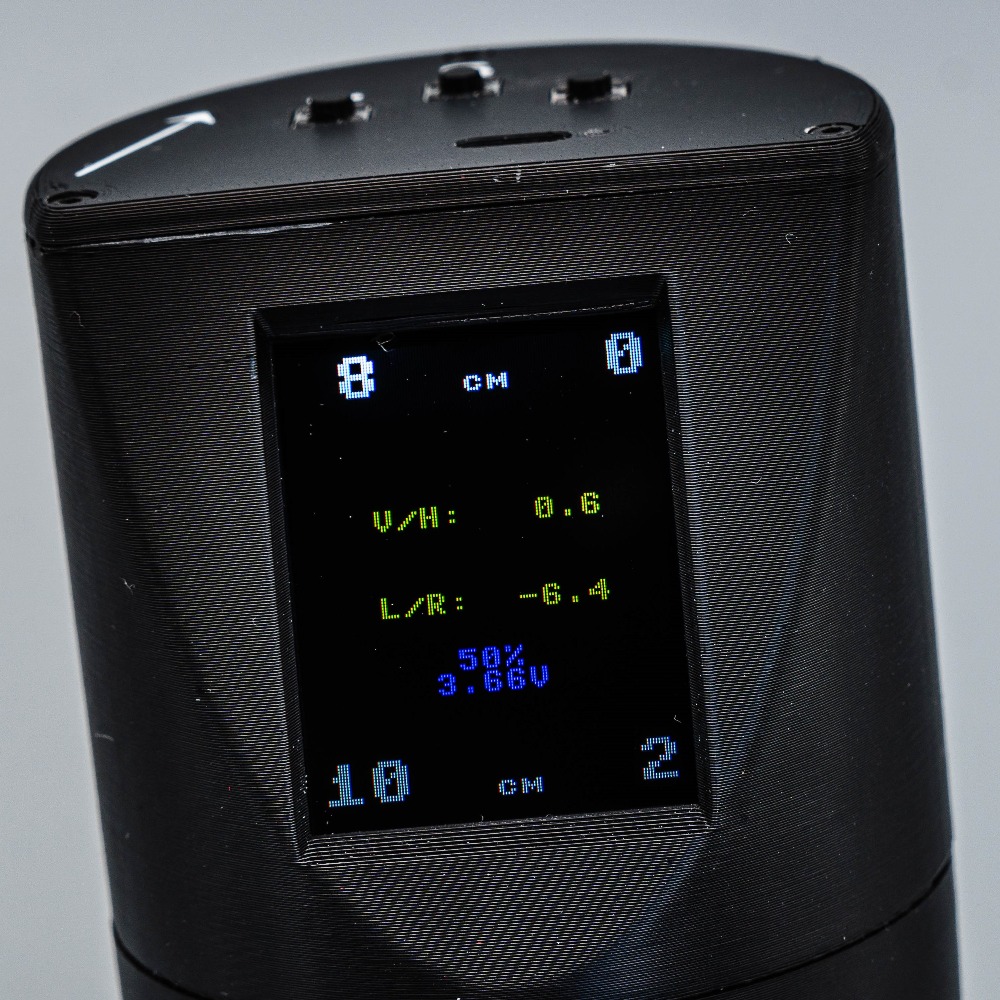

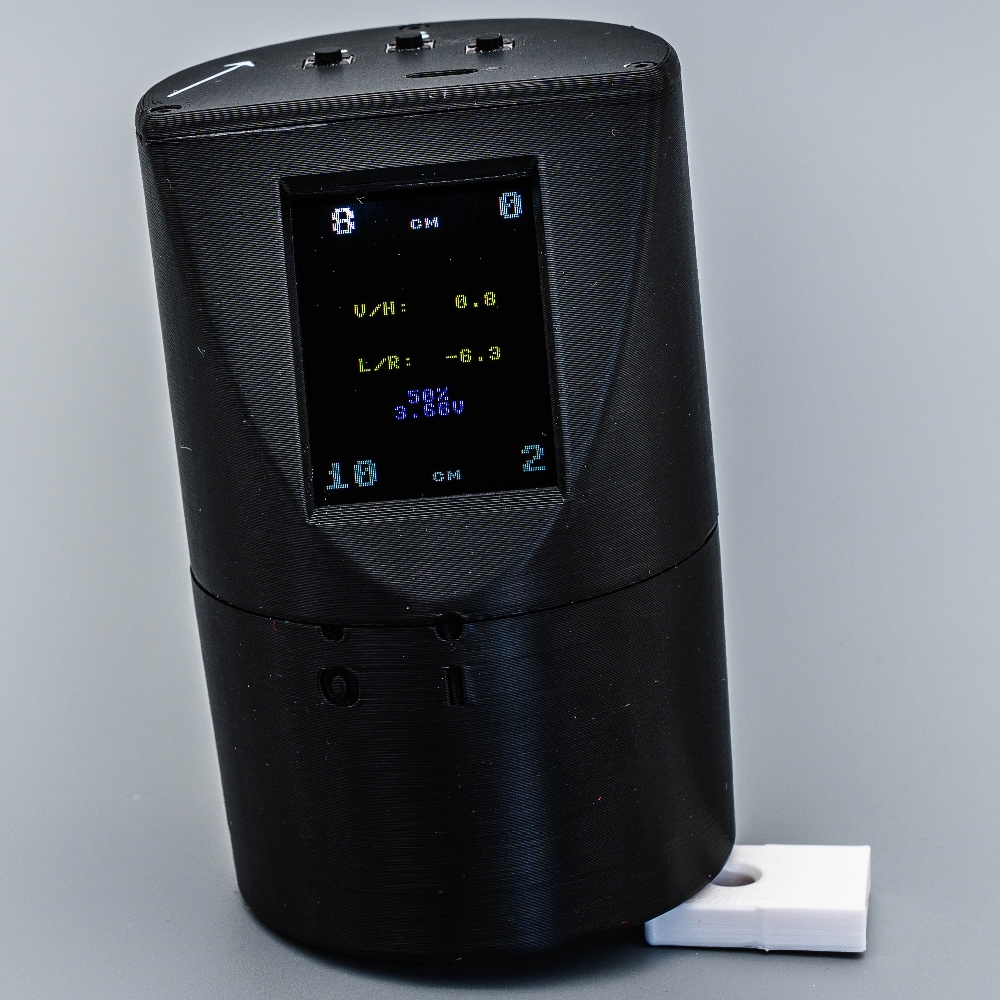

Damit ist die Kalibrierung auf das Fahrzeug abgeschlossen. Nach dem Einschalten/Drehen wird nun in den vier Ecken des Displays für jedes Rad angezeigt, mit wie viel Zentimetern dieses aufgekeilt werden muss, um perfekt in Waage zu stehen.

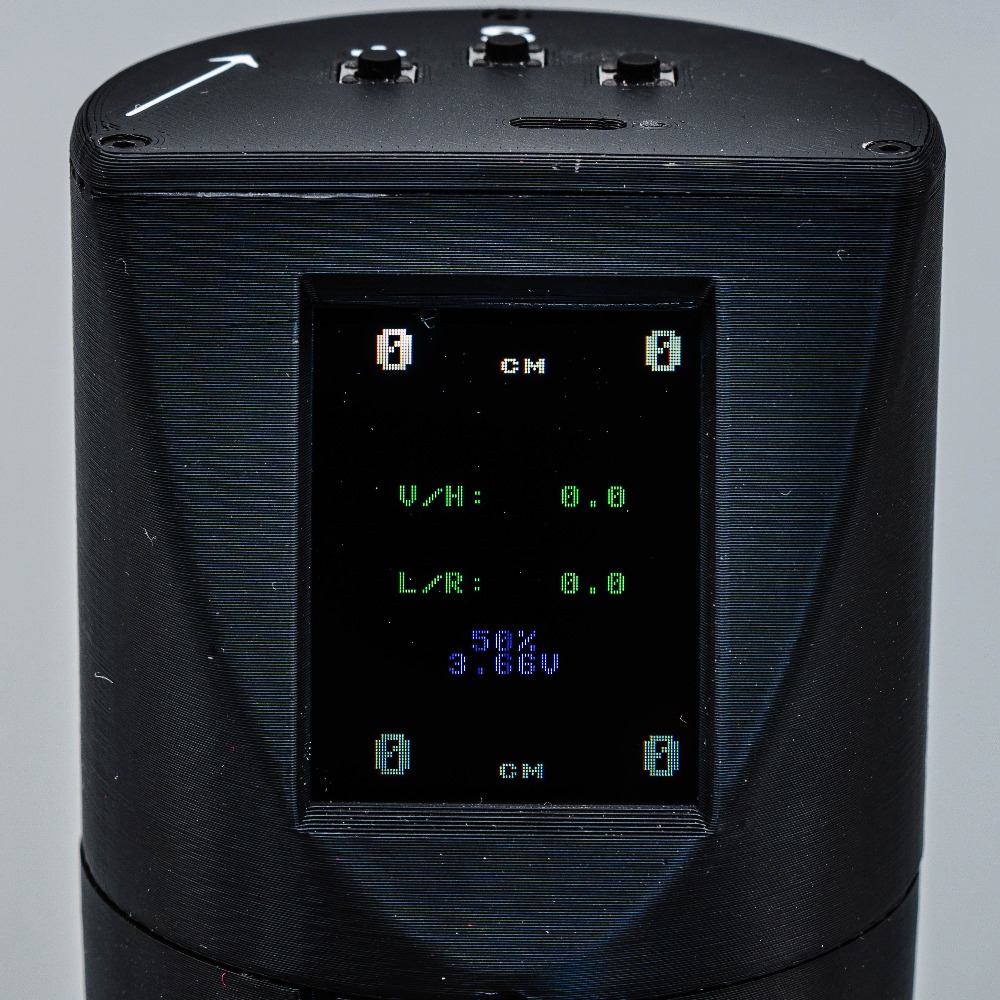

Mittig im Display wird die Neigung des Fahrzeuges in Grad für die beiden Achsen (Neigung der Vorne/Hinten Achse als auch seitliche Neigung Rechts/Links Achse),farblich angezeigt.
Die Farbe der Daten der digitalen Winkelangabe, ändert sich in Abhängigkeit der notwendigen Aufkeilung (Grün unter 5cm Abweichung, Gelb zwischen 5-10cm Abweichung, Rot bei einer Abweichung über 10cm). Dies wird auch am Kopf vom CamperBALANCE Pro (CBP) mittels einer Kontrollleuchte neben der Ladebuchse, dargestellt.
Des Weiteren wird unter den Gradangaben die Batteriespannung des internen Akkus angezeigt.

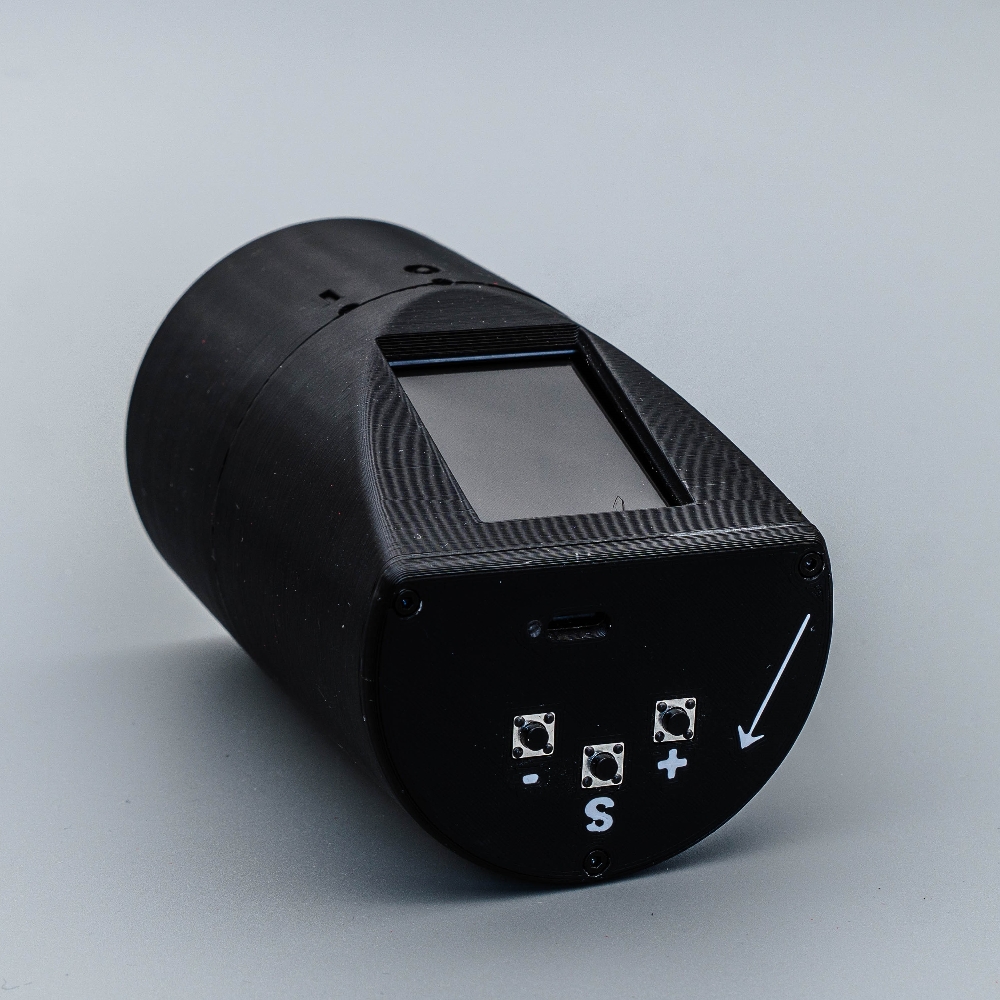

Dieser hält bei normaler Verwendung über ein Jahr. Die Wiederaufladung erfolgt über einen USB-C Buchse am Kopf des Gerätes. Während des Ladevorgangs zeigt die Kontrollleuchte nun für Ladezyklus die Farben rot (Laden) und blau (Ladezyklus beendet/voll geladen) an.

Der CamperBALANCE Pro (CBP) zu 100% selbst entwickelt und in Eigenregie durch meinen Sohn für 3D4U.Freiburg entstanden.
Die Programmierung des Source Codes (zum Ansteuern des Farbdisplays, dem Auslesen des Gyroscopes, der Berechnung der fahrzeugspezifischen Ermittlung, der Aufkeilungshöhe, die Bestimmung des Ladezustandes und Regelung der Ladung), das Entwerfen der Platine mit derer alle Bauteile (Display, Laderegler, Akku, Drehschalter, Gyroscope, Steuerungsmodul und Microcontroller) miteinander verbunden sind, als auch die Entwicklung des Gehäuses des CamperBALANCE Pro (CBP) sind geistiges Eigentum von 3D4U.Freiburg.

Ungeachtet der hohen Anzahl von Einzelkomponenten und die Verwendung ausschließlich hochwertiger Bauteile (1,7 Zoll Vollfarbdisplay, Gyroscope, MicroController Einheit, Laderegler, USB-C Steckdose, Akku, Drehschalter, industriell gefertigter Platine, 3-Tasten Steuerungsmodul, Verkabelung, 3D Gehäusedruck) und der notwendigen Arbeitszeit für die manuelle Montage, verlöten der Bauteile, Programmierung der Einzelkomponenten (Akku und Gyroscop-Chip müssen individuell kalibriert werden) und Funktionstest, freuen wir uns diesen Artikel für einen günstigen Preis anbieten zu können.

Link zur Bedienungsanleitung: Bedienungsanleitung CamperBALANCE-Pro.pdf
